差壓傳感器使用一對匹配的應變計。隨著壓差增加，一個應變計被壓縮，而另一個被拉伸。電壓表記錄電橋電路的不平衡并將其顯示為壓力測量值：

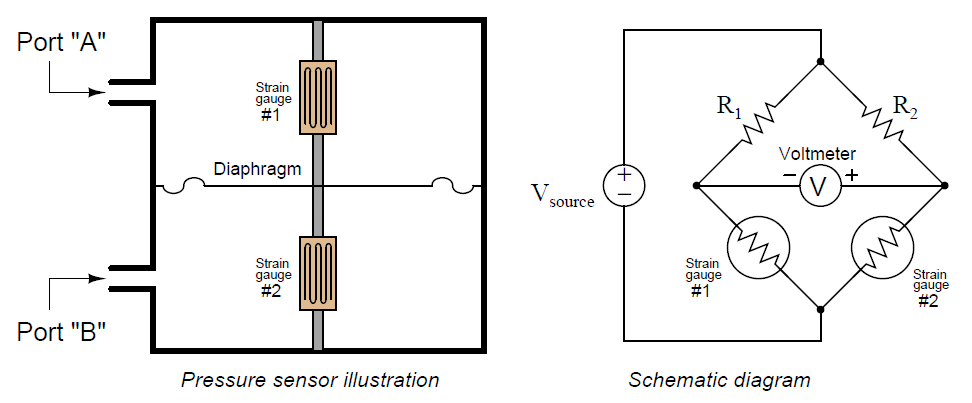

　　差壓傳感器電路原理圖

　　確定以下內容：

　　1.確定哪個端口是高壓端口

　　2.如果固定電阻R1開路失敗，確定電壓表將記錄什么

　　3.確定會驅動電壓表完全升檔的組件故障（peg正極）

　　4.確定另一個會驅動電壓表完全升檔的組件故障（peg正極）

　　解析說明：

　　哪個端口是高壓端口：端口B

　　如果固定電阻R1開路失敗會發生什么：電壓表將驅動完全高檔（peg正）

　　確定會驅動電壓表完全升檔（peg正極）的組件故障：如下

　　1.應變計#1發生短路故障

　　2.應變計#2無法打開

　　3.R1打開失敗

　　4.R2短路失敗
